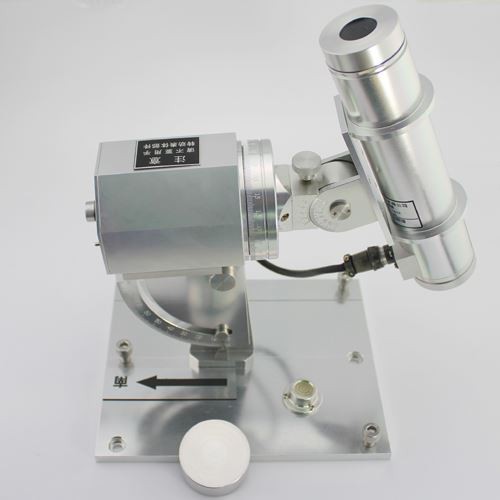

Radiometer Langsung

PELACAKAN OTOMATIS INSTRUMEN RADIASI LANGSUNG

TBS-2C

MANUAL

GAMBARAN：

Untuk mengukur radiasi yang berupa permukaan matahari vertikal (sudut pandang sekitar 0,5 °) dan radiasi yang tersebar dari langit berbentuk cincin yang sangat sempit di sekitar matahari disebut radiasi matahari langsung dan diukur dengan instrumen radiasi langsung.

PRINSIP& KARAKTERISTIK STRUKTURAL

Ini terutama terdiri dari tabung cahaya dan perangkat pelacak otomatis. Bagian dalam tabung cahaya terdiri dari tujuh batang lampu, tabung dalam, termopile, dan tabung pengering. Tujuh batang lampu digunakan untuk mengurangi pantulan internal, membentuk sudut bukaan instrumen, dan membatasi turbulensi udara di dalam instrumen. Di bagian luar penghalang cahaya adalah tabung dalam, yang menyegel udara kering di dalam penghalang cahaya dan tabung luar untuk mengurangi dampak suhu lingkungan pada termopile. Pelat kaca kuarsa JGS3 dipasang di mulut silinder luar, yang dapat memancarkan cahaya radiasi dengan panjang gelombang 0,27-3,2μm, yang nyaman untuk pengukuran radiasi matahari langsung. Pengering dipasang di silinder untuk mencegah pembentukan kondensasi kelembaban.

Bagian induktif dari pengukur radiasi langsung adalah bagian inti dari tabung cahaya, yang terdiri dari termopile pelapisan kawat yang merespon cepat. Sisi bagian induksi yang menghadap matahari dilapisi dengan cat hitam matte. Di bawah ini adalah kontak termal termopile. Ketika sinar matahari mengenai kontak termal, suhu naik. Ini membentuk perbedaan suhu dengan kontak dingin di sisi lain, yang menghasilkan gaya gerak listrik. Gaya gerak listrik itu berbanding lurus dengan intensitas radiasi matahari langsung.

Alat pelacak otomatis terdiri dari pelat dasar, dial lintang, motor pijakan, cincin konduktif, dan kotak turbin (untuk mengatur kemiringan matahari&# 39). Motor loncatan adalah sumber tenaga, dan hanya dapat dikontrol dan dioperasikan oleh" Straight Table Controller" diproduksi oleh perusahaan kami (jangan memutar alat pelacak otomatis dengan tangan). Alat pelacak memiliki akurasi tinggi, dan kesalahan sudut rotasi dalam 0,25 ° dalam satu minggu, yaitu kurang dari 1 menit. Selama dipasang dengan benar, pelacakan otomatis yang akurat dapat dicapai.

SPESIFIKASI TEKNIS

1. Sensitivitas: 7 ～ 14μV ∕ Wm^-2

2. Konstanta waktu: ≤15S (99%)

3. Resistensi internal: sekitar 80 ohm

4. Akurasi pelacakan:< 168h="" ±="" 1="">

5. Sudut bukaan: 4 °

6. Stabilitas tahunan: ± 1% (tingkat perubahan sensitivitas)

7. Lingkungan kerja: -45 ℃ ～ + 45 ℃

8. Catu daya: AC220V atau DC12V

9. Berat: 5Kg

10. Rentang pengukuran: 0 ～ 2000W / m²

11. Output sinyal: 0 ～ 20mV (4 ～ 20mA dapat menjadi output dengan pemancar arus standar DL-2)

12. Akurasi pengukuran: meja kerja< 5%;="" tabel=""><>

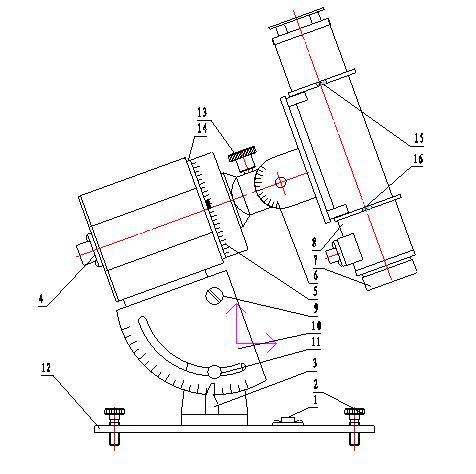

1. Gelembung horizontal

2. Tombol penyesuaian horizontal

3.Pointer

4. Hubungkan soket ke kolektor

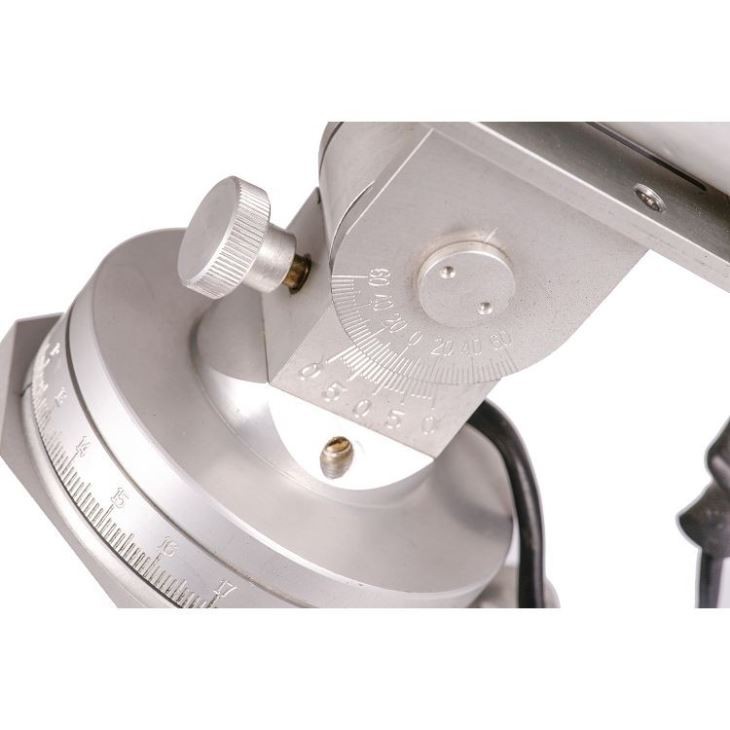

5. Skala waktu

6. Skala deklinasi

7. Kartrid pembersih

8. Tabung ringan

9. Baut penghubung

10. Dial Latitude

11. Tombol penyesuaian lintang

12. Lantai

13. Tombol penyesuaian kemiringan matahari

14 Dasar Waktu

15. lubang cahaya

16. titik terang

Instruksi Kabel:
